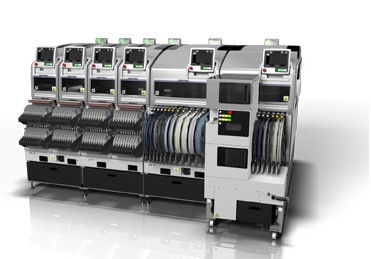

Η επιφάνεια υψηλής ταχύτητας τοποθετεί την εξελικτική πλατφόρμα NXT Ⅲ τοποθέτησης του Φούτζι μηχανών τοποθέτησης

Αρχική νέα και χρησιμοποιημένη μηχανών πλατφόρμα NXT τοποθέτησης του Φούτζι εξελικτικήⅢ
1.Special χαρακτηριστικό γνώρισμα
1.1 βελτιωμένη παραγωγικότητα: Ένα γρηγορότερο X-$L*Y ρομπότ και γρηγορότεροι τροφοδότες ταινιών, καθώς επίσης και μια πρόσφατα αναπτυγμένη κάμερα μερών «οράματος πετάγματος», σημαίνουν αυξανόμενος τοποθετώντας τη δυνατότητα για όλους τα μεγέθη και τους τύπους μερών.
Το νέο μεγάλο κεφάλι H24G επιτυγχάνει το cph 37.500 (τσιπ ανά ώρα) (τρόπος προτεραιότητας παραγωγικότητας) ανά ενότητα, μια βελτίωση 44% από η γρηγορότερη ταχύτητα του NXT ΙΙ.
1.2 0201 χιλ. υποστήριξης μερών +/- 0,025 χιλ. που τοποθετούν accuracy*: Όπως και την υποστήριξη των μικρότερων μερών που χρησιμοποιούνται αυτήν την περίοδο στη μαζική παραγωγή (0402 χιλ., 01005»), το NXT ΙΙΙ μπορεί επίσης να χειριστεί τη επόμενη γενιά του συστατικού τίτλου για την αγορά - μέρη 0201 χιλ.
Με τη βελτίωση της ακαμψίας μηχανών και του περαιτέρω καθαρισμού η ανεξάρτητη τεχνολογία αναγνώρισης ελέγχων με σερβομηχανισμό της και όρασης, Φούτζι έχει επιτύχει μια τοποθετώντας ακρίβεια για τα μικρά μέρη τσιπ +/- 0,025 mm* (3sigma, Cpk≥1.00).
1.3 βελτιωμένη δυνατότητα χρησιμοποίησης: Το GUI του αρχικού NXT εγκωμιάστηκε ευρέως για τη χρισημοποίηση διαισθητική και εύκολος--καταλαβαίνει τα εικονογράμματα αντί της στήριξης στις βασισμένες στη γλώσσα οδηγίες.
Αυτή η διεπαφή συνδυάζεται τώρα με μια επιτροπή οθονών επαφής για να καταστήσει τη λειτουργία ακόμα ευκολότερη. Αυτό μειώνει τον αριθμό κουμπιού ωθεί απαιτημένος και κάνει την επιλογή των εντολών ευκολότερων, καθώς επίσης και τη βελτίωση της ποιότητας με τη μείωση της πιθανότητας τη λανθασμένη εντολή.
1.4 υψηλή συμβατότητα: Πολλές από τις κύριες μονάδες από το NXT ΙΙ όπως η τοποθέτηση των κεφαλιών, των σταθμών ακροφυσίων, των τροφοδοτών, των μονάδων δίσκων, και των μονάδων ανταλλαγής παλετών τροφοδοτών μπορούν να χρησιμοποιηθούν στο NXT ΙΙΙ χωρίς οποιεσδήποτε τροποποιήσεις.

•
• Προδιαγραφές

• 	Μ3 ΙΙΙ	M6 ΙΙΙ
  Εφαρμόσιμο μέγεθος PCB (Λ Χ W)	48 X 48 χιλ. σε 250 X 510 χιλ. (διπλός μεταφορέας) * 48 X 48 χιλ. σε 250 X 610 χιλ. (ενιαίος μεταφορέας) οι *Double μεταφορείς μπορούν να χειριστούν PCBs μέχρι 280 (ψ) χιλ. Το PCBs μεγαλύτερο από 280 (ψ) χιλ. πρέπει να παραχθεί με την αλλαγή του διπλού μεταφορέα στον ενιαίο τρόπο παραγωγής παρόδων.	48 X 48 χιλ. σε 534 X 510 χιλ. (διπλός μεταφορέας) * 48 X 48 χιλ. σε 534 X 610 χιλ. (ενιαίος μεταφορέας) οι *Double μεταφορείς μπορούν να χειριστούν PCBs μέχρι 280 (ψ) χιλ. Το PCBs μεγαλύτερο από 280 (ψ) χιλ. πρέπει να παραχθεί με την αλλαγή του διπλού μεταφορέα στον ενιαίο τρόπο παραγωγής παρόδων.
  Τύποι μερών	Μέχρι 20 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.)	Μέχρι 45 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.)
  Χρόνος φόρτωσης PCB	Για το διπλό μεταφορέα: 0 SEC (συνεχής λειτουργία) Για τον ενιαίο μεταφορέα: 2.5 SEC (μεταφορά μεταξύ των ενοτήτων μ3 ΙΙΙ), 3.4 SEC (μεταφορά μεταξύ των ενοτήτων M6 ΙΙΙ)
  Ακρίβεια τοποθέτησης (Καθοδηγητικά πρότυπα σημαδιών)	H24G : +/0,025 χιλ. (τυποποιημένος τρόπος)/+/0,038 χιλ. (Τρόπος προτεραιότητας παραγωγικότητας) (3sigma) cpk≥1.00 V12/H12HS : +/0,038 (+/0,050) χιλ. (3sigma) cpk≥1.00 H04S/H04SF : +/0,040 χιλ. (3sigma) cpk≥1.00 H08/H04 : +/0,050 χιλ. (3sigma) cpk≥1.00 H02/H01/G04 : +/0,030 χιλ. (3sigma) cpk≥1.00 H02F/G04F : +/0,025 χιλ. (3sigma) cpk≥1.00 GL : +/0,100 χιλ. (3sigma) cpk≥1.00	H24G : +/0,025 χιλ. (τυποποιημένος τρόπος)/+/0,038 (τρόπος προτεραιότητας παραγωγικότητας) χιλ. cpk≥1.00 (3sigma) V12/H12HS : +/0,038 (+/0,050) χιλ. (3sigma) cpk≥1.00 H08M/H04SHIPPING ΚΑΙ ΧΕΙΡΙΣΜΟΣ 04SF : +/0,040 χιλ. (3sigma) cpk≥1.00 H08/H04/OF : +/0,050 χιλ. (3sigma) cpk≥1.00 H02/H01/G04 : +/0,030 χιλ. (3sigma) cpk≥1.00 H02F/G04F : +/0,025 χιλ. (3sigma) cpk≥1.00 GL : +/0,100 χιλ. (3sigma) cpk≥1.00
  Παραγωγικότητα	H24G : cph 37.500 (τρόπος προτεραιότητας παραγωγικότητας) το /35, cph 000 (τυποποιημένος τρόπος) V12 : cph 26.000 H12HS : cph 24.500 H08 : cph 11.500 H04 : cph 6.500 H04S : cph 9.500 H04SF : cph 10.500 H02 : cph 5.500 H02F : cph 6.700 H01 : cph 4.200 G04 : cph 7.500 G04F : cph 7.500 GL : dph 16.363 (0,22 SEC/σημείο)	H24G : cph 37.500 (τρόπος προτεραιότητας παραγωγικότητας) το /35, cph 000 (τυποποιημένος τρόπος) V12 : cph 26.000 H12HS : cph 24.500 H08M : cph 13.000 H08 : cph 11.500 H04 : cph 6.500 H04S : cph 9.500 H04SF : cph 10.500 H02 : cph 5.500 H02F : cph 6.700 H01 : cph 4.200 G04 : cph 7.500 G04F : cph 7.500 0F : cph 3.000 GL : dph 16.363 (0,22 SEC/σημείο)
  Υποστηριγμένα μέρη	H24G : 0201 έως 5 X 5 χιλ. V12/H12HS : 0402 έως 7,5 X 7,5 χιλ. H08M : 0603 έως 45 X 45 χιλ. H08 : 0402 έως 12 X12 χιλ. H04 : 1608 έως 38 X 38 χιλ. H04S/H04SF : 1608 έως 38 X 38 χιλ. H02/H02F/H01/0F : 1608 έως 74 X 74 χιλ. (32 X 180 χιλ.) G04/G04F : 0402 έως 15 X 15 χιλ.     Ύψος : μέχρι 2,0 χιλ. Ύψος : μέχρι 3,0 χιλ. Ύψος : μέχρι 13,0 χιλ. Ύψος : μέχρι 6,5 χιλ. Ύψος : μέχρι 9,5 χιλ. Ύψος : μέχρι 6,5 χιλ. Ύψος : μέχρι 25,4 χιλ. Ύψος : μέχρι 6,5 χιλ.
  Πλάτος ενότητας	320 χιλ.	645 χιλ.
  Διαστάσεις μηχανών	Λ: 1295 χιλ. (μ3 ΙΙΙ X 4, M6 ΙΙΙ X 2)/645 χιλ. (μ3 ΙΙΙ X 2, M6 ΙΙΙ) W: 1900,2 χιλ., Χ: 1476 χιλ.



  DynaHead (DX)
  Ποσότητα ακροφυσίων		12	4	1
  Ρυθμοαπόδοση (cph)		25.000 Λειτουργία παρουσίας μερών ΣΕ: 24.000	11.000	4.700
  Μέγεθος μερών (χιλ.)		0402 (01005») σε 7,5 X 7,5 Ύψος: Μέχρι 3,0 χιλ.	1608 (0603») σε 15 X 15 Ύψος: Μέχρι 6,5 χιλ.	1608 (0603») σε 74 X 74 (32 X 100) Ύψος: Μέχρι 25,4 χιλ.
  Τοποθέτηση της ακρίβειας (Καθοδηγητική βασισμένη στο σημάδι παραπομπή)		+/0,038 (+/0,050) χιλ. (3ς) cpk≥1.00*	+/0,040 χιλ. (3ς) cpk≥1.00	+/0,030 χιλ. (3ς) cpk≥1.00
  Παρουσία μερών έλεγχος		ο	Χ	ο
  Μέρη ανεφοδιασμός	Ταινία	ο	ο	ο
  	Ραβδί	Χ	ο	ο
  	Δίσκος	Χ	ο	ο



  Σύστημα ανεφοδιασμού μερών
  lntelligent τροφοδότες	Υποστήριξη για 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, και 104 χιλ. ευρεία ταινία
  Τροφοδότες ραβδιών	πλάτος ≤ μερών 4 ≤ 15 χιλ. (πλάτος ≤ ραβδιών 6 ≤ 18 χιλ.), πλάτος ≤ μερών 15 ≤ 32 χιλ. (πλάτος ≤ ραβδιών 18 ≤ 36 χιλ.)
  Δίσκοι	Εφαρμόσιμο μέγεθος δίσκων: 135.9 X 322,6 χιλ. (πρότυπα JEDEC) (δίσκος μονάδα-μ), 276 X 330 χιλ. (ο ΥΠΟΛΟΧΑΓΌΣ μονάδων δίσκων), 143 X 330 χιλ. (δίσκος μονάδα-LTC)



  Επιλογές

  Τροφοδότες δίσκων, PCU ΙΙ (μονάδα αλλαγής παλετών), MCU (μονάδα αλλαγής ενότητας), στάση επιτροπής εφαρμοσμένης μηχανικής, προσαρμοστής του ΦΟΎΤΖΙ CAMX, Fujitrax
