Τόπος καταγωγής: | Ιαπωνία |
Μάρκα: | FUJI |
Αριθμό μοντέλου: | XPF |
Ποσότητα παραγγελίας min: | 1unit |
---|---|
Χρόνος παράδοσης: | Μέσα σε 2 εβδομάδες |
Όροι πληρωμής: | Μ / Τ, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 3unit |
Εμπορικό σήμα: | ΦΟΎΤΖΙ | Όνομα: | Πολυ σκοπός υψηλής ταχύτητας mounter |
---|---|---|---|
Αριθμός ακροφυσίων: | 12pcs | Υποστηριγμένα μέρη: | 0402(1005) |
lntelligent τροφοδότες: | Υποστήριξη για 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, και 104 χιλ. ευρεία ταινία | Βάρος: | 1860kg |
Υψηλό φως: | Μηχανή συνελεύσεων SMT,Εξοπλισμός συνελεύσεων SMT,Πολυ μηχανή συνελεύσεων σκοπού SMT |

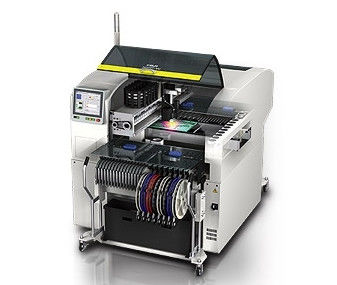

Αρχική ΦΟΎΤΖΙ μηχανή μεγάλου για πολλές χρήσεις Mounter xpf-L/W
1.1 τοποθετώντας τα κεφάλια («αυτόματος-εργαλεία») ανταλλάσσεται αυτόματα κατά τη διάρκεια της παραγωγής: Το XPF είναι η παγκόσμια πρώτη μηχανή για να χαρακτηρίσει τη δυναμική επικεφαλής ανταλλαγή. Η μηχανή μπορεί να μεταστρέψει μεταξύ μιας μεγάλης ταχύτητας που τοποθετεί το κεφάλι και ένα για πολλές χρήσεις κεφάλι αυτόματα κατά τη διάρκεια της παραγωγής για να εξασφαλίσει ότι το αποδοτικότερο κεφάλι για τον τρέχοντα στόχο χρησιμοποιείται. Αυτό περιλαμβάνει τη δυνατότητα να μεταπηδήσει σε ένα κεφάλι κόλλας, σημαίνοντας ότι η εφαρμογή κόλλας και η τοποθέτηση μερών μπορούν να εκτελεσθούν στην ίδια μηχανή.
1.2 καμία ανάγκη να αποφασίσει μεταξύ μιας μεγάλης ταχύτητας mounter ή της για πολλές χρήσεις μηχανής: Επειδή η επικεφαλής ανταλλαγή είναι δυναμική και αυτόματη, το XPF είναι μια χωρίς σύνορα λύση, που καλύπτει τη μεγάλη ταχύτητα και τις για πολλές χρήσεις ανάγκες συγχρόνως. Οποιοσδήποτε ο τύπος επιτροπής, το XPF επιτυγχάνει τη βέλτιστη ισορροπία της ικανότητας παραγωγής, που εξασφαλίζει ότι παίρνετε πάντα των περισσότερων από τον εξοπλισμό σας.
1.3 υποστηρίξτε για τις επιτροπές μέχρι 686 X 508 χιλ. με το xpf-W: Το πρότυπο xpf-W σχεδιάζεται για να χειριστεί τις μεγάλες και βαρέων καθηκόντων επιτροπές με τις διαστάσεις μέχρι 686 X 508 (27 X 20 ίντσες) χιλ. και ζύγισμα μέχρι 6 κλ.
Προδιαγραφές μηχανών | Αυτόματος-εργαλείο περίστροφων | Ενιαίο ακροφύσιο | Αυτόματος-εργαλείο M4 | Αυτόματος-εργαλείο κόλλας | |
Αριθμός ακροφυσίων | 12 | 1 | 4 | Αριθμός συρίγγων που φορτώνονται: 1 σύριγγα ανά σταθμό κόλλας |
|
Αριθμός αυτόματος-εργαλείων κρατημένος στο σταθμό αυτόματος-εργαλείων |
2 (XPF-Λ)/3 (XPF-W) | 6 (XPF-Λ)/8 (XPF-W) (Ένα αυτόματος-εργαλείο μέτρησης ύψους δίσκων κρατιέται κατά τη χρησιμοποίηση των δίσκων) |
1 | Ο αριθμός αυλακώσεων τροφοδοτών κατέλαβε: 8 (mfu-40) (Σταθερή θέση φόρτωσης - επάνω σε 4 αυτόματος-εργαλεία κόλλας μπορέστε να φορτωθείτε) |
|
Υποστηριγμένα μέρη | 0402(01005) έως 20 X 20 χιλ. Μέγιστο ύψος: 3,0 χιλ. |
1005(0402) 45 X 150 (68 X 68) χιλ. Μέγιστο ύψος: 25,4 χιλ. |
τύπος 4 ακροφυσίων: 3 X 3 σε 14 X 14 χιλ. τύπος 2 ακροφυσίων: 14 X 14 σε 22 X 26 χιλ. Μέγιστο ύψος: 6,5 χιλ. |
Πλευρά φόρτωσης: Πλευρά 1 (Mfu-40 ή σταθερή συσκευή) |
|
Μηχανή διακριτικότητα |
Xpf-λ | 0,144 SEC/ συστατικό 25.000 cph |
0,400 SEC/ συστατικό 9.000 cph |
τύπος 4 ακροφυσίων: 0,343 SEC πυροβοληθε'ν cph 10.500 τύπος 2 ακροφυσίων: 0,456 SEC πυροβοληθε'ν cph 7.900 |
Διανέμουσα διακριτικότητα: 0,2 SEC/πυροβολισμός |
Xpf-W | 0,145 SEC/ συστατικό 24.800 cph |
0,418 SEC/ συστατικό 8.600 cph |
τύπος 4 ακροφυσίων 0,351 SEC πυροβοληθε'ν cph 10.250 τύπος 2 ακροφυσίων 0,462 SEC πυροβοληθε'ν cph 7.800 |
||
Τοποθέτηση ακρίβεια |
Μικρά μέρη τσιπ | +/0,050 χιλ. cpk≥1.00 +/0,066 χιλ. cpk≥1.33 |
+/0,040 χιλ. cpk≥1.00 +/0,053 χιλ. cpk≥1.33 |
- | Διανέμουσα ακρίβεια θέσης: +/0,1 χιλ. cpk≥1.00 |
Μέρη QFP | +/0,040 χιλ. cpk≥1.00 +/0,053 χιλ. cpk≥1.33 |
+/0,030 χιλ. cpk≥1.00 +/0,040 χιλ. cpk≥1.33 |
+/0,040 χιλ. cpk≥1.00 +/0,053 χιλ. cpk≥1.33 |
||
Μέγεθος PCB (LXW) | Μέχρι πάχος 0,4 457 X 356 χιλ. (0,3) σε 5,0 χιλ. (xpf-λ)/πάχος 686 X 508 χιλ. 0,4 έως 6,5 χιλ. (xpf-W) λ. 50 X 50 χιλ. | ||||
Χρόνος φόρτωσης PCB | 1.8 SEC (xpf-λ)/3,5 SEC (xpf-W) | ||||
Μηχανή διαστάσεις |
Xpf-λ | Λ: 1.500 χιλ., W: 1.607,5 χιλ., Χ: 1.419,5 χιλ. (ύψος μεταβίβασης: 900 χιλ. Χ: αποκλείει τον πύργο σημάτων) | |||
Xpf-W | Λ: 1.500 χιλ., W: 1,762.5mm, Χ: 1,422.5mm (ύψος μεταβίβασης: 900 χιλ. Χ: αποκλείει τον πύργο σημάτων) | ||||
Βάρος μηχανών | Σώμα xpf-λ μηχανών: 1.500 κλ/xpf-W: 1.860 κλ Mfu-40: Περ. 240 κλ (με τους τροφοδότες W8 που φορτώνονται) Btu-AII: Περ. 120 κλ, btu-β: Περ. 15 κλ, mtu-AII: Περ. 615 κλ (με τους δίσκους/τους τροφοδότες που φορτώνονται) |
Συσκευασία μερών |
Μέρη ταινιών (πρότυπα JIS, JEITA), μέρη ραβδιών, μέρη δίσκων |
Επιλογές |
Τροφοδότης ραβδιών, ευρεία καθοδηγητική κάμερα, μονάδα ροής εμβύθισης, καθορισμένη στάση εξελίκτρων (μέσα στην κύρια μηχανή), έλεγχος Coplanarity μολύβδου, ακροφύσια συνήθειας και μηχανικά τσοκ, Fujitrax |
