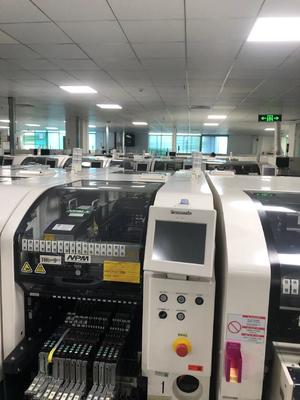

Η Panasonic NPM W Chip Mounter είναι η απόλυτη λύση για την υψηλής απόδοσης συναρμολόγηση SMT

Η Panasonic NPM - W είναι μια πρωτοποριακή μηχανή επιλογής και τοποθέτησης με τεχνολογία επιφάνειας (SMT) που επαναπροσδιορίζει τα πρότυπα της υψηλής απόδοσης ηλεκτρονικής κατασκευής.Με προηγμένα χαρακτηριστικά και έξυπνο σχεδιασμό., καλύπτει ένα ευρύ φάσμα αναγκών παραγωγής στη βιομηχανία ηλεκτρονικών συσκευών.

1Εξαιρετική απόδοση τοποθέτησης

- Πολλαπλές κεφαλές στερέωσης:
- 16 - Κεφαλή ακροβωτίου: Όταν λειτουργεί σε λειτουργία υψηλής παραγωγής (ON), φτάνει μια εντυπωσιακή μέγιστη ταχύτητα 70.000 σ/χ (0, 051s/ chip), με ακρίβεια τοποθέτησης ± 40μm/ chip (Cpk≥1).Σε λειτουργία υψηλής ακρίβειας (ΑΠΕ), η ταχύτητα είναι 62. 500 cph (0, 058s/ chip), και η ακρίβεια μπορεί να αυξηθεί σε ± 30μm/ chip (προαιρετική ± 25μm/ chip υπό συγκεκριμένες συνθήκες που καθορίζονται από την Panasonic).Μπορεί να χειριστεί εξαρτήματα από τόσο μικρά όσο 0402 τσιπ σε εκείνα με διαστάσεις L6 × W6 × T3, καθιστώντας το ιδανικό για την παραγωγή μεγάλου όγκου μικρών εξαρτημάτων.
- 12 - Κεφαλή ακροβωτίου: Προσφέρει μέγιστη ταχύτητα 62.500 cph (0,058s/ chip) και ακρίβεια τοποθέτησης ±40μm/ chip (Cpk≥1).5, κατάλληλο για ένα ευρύ φάσμα μεγεθών συστατικών σε εφαρμογές μεσαίας ταχύτητας και υψηλής ακρίβειας.
- 8 - Κεφαλή ακροβολίου: Με μέγιστη ταχύτητα 40.000 σπ (0,090s/ chip), παρέχει ακρίβεια τοποθέτησης ±40μm/ chip, ±30μm/QFP 12 - 32mm και ±50μm/QFP μικρότερη από 12mm.Αυτό το κεφάλι μπορεί να χειριστεί εξαρτήματα από 0402 τσιπ σε μεγαλύτερα μέχρι L32 × W32 × T12, επιτρέποντας την τοποθέτηση ποικίλων εξαρτημάτων, συμπεριλαμβανομένων ορισμένων μεγαλύτερων ολοκληρωμένων κυκλωμάτων.
- 3 - Κεφαλή ακροβωτίου: Παρόλο που έχει χαμηλότερη ταχύτητα 11.000 cph (0,33s/QFP), εξασφαλίζει ακρίβεια τοποθέτησης ± 30μm/QFP.Μπορεί να χειριστεί συστατικά που κυμαίνονται από 0603 τσιπ σε μεγάλου μεγέθους συστατικά μέχρι L150 × W25 ((对角152) × T28, καθιστώντας το κατάλληλο για την τοποθέτηση μεγάλων εξαρτημάτων όπως συνδέσμων και ορισμένων εξειδικευμένων εξαρτημάτων.

2Ιδιαιτερότητες υψηλής ακρίβειας και υψηλής παραγωγικότητας

- Προχωρημένο σύστημα κάμερας: Εφοδιασμένο με βραβευμένη κάμερα πολλαπλής αναγνώρισης, το NPM - W συνδυάζει την ευθυγράμμιση των εξαρτημάτων, τη μέτρηση πάχους και την 3D επιθεώρηση συμπαγνικότητας σε ένα βήμα.Αυτό όχι μόνο βελτιώνει την ακρίβεια τοποθέτησης, αλλά επίσης βελτιώνει τη συνολική ποιότητα των συναρμολογημένων PCB, μειώνοντας την πιθανότητα ελαττωμάτων.
- Πύλη υψηλής ακαμψίας: Η πύλη υψηλής ακαμψίας παρέχει μια σταθερή πλατφόρμα για τα κεφάλια τοποθέτησης, εξασφαλίζοντας ομαλή και ακριβή κίνηση κατά τη διάρκεια της διαδικασίας τοποθέτησης.Αυτή η σταθερότητα συμβάλλει στην υψηλής ακρίβειας τοποθέτηση των εξαρτημάτων, ακόμη και σε υψηλές ταχύτητες.

3. Ευέλικτη συμβατότητα συστατικών
Το NPM-W μπορεί να χειριστεί ένα ευρύ φάσμα εξαρτημάτων, από τα πιο μικρά 0402 τσιπάκια έως μεγάλα εξαρτήματα όπως συνδέσεις με διαστάσεις έως L150 × W25 × T28.συμπεριλαμβανομένης της SOPΗ ευρεία συμβατότητα των εξαρτημάτων το καθιστά κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών προϊόντων,από τα καταναλωτικά ηλεκτρονικά προϊόντα έως τα βιομηχανικά εξοπλισμούς.

4Ευέλικτοι τρόποι παραγωγής

- Δυαδική γραμμή μεταφοράς: Το μηχάνημα διαθέτει σύστημα μεταφοράς διπλής γραμμής, προσφέροντας τρεις τρόπους παραγωγής: ανεξάρτητη λειτουργία παραγωγής, εναλλασσόμενη λειτουργία παραγωγής,και συνδυασμός και των δύοΣτην ανεξάρτητη κατάσταση παραγωγής, τα μπροστινά και τα πίσω κεφάλια μπορούν να εργάζονται σε διαφορετικά PCB ταυτόχρονα, γεγονός που είναι εξαιρετικά αποτελεσματικό κατά την παραγωγή διαφορετικών μοντέλων προϊόντων ταυτόχρονα.Η εναλλακτική λειτουργία παραγωγής επιτρέπει στα κεφάλια να εναλλάσσονται μεταξύ των δύο γραμμώνΗ ευελιξία αυτή επιτρέπει στους κατασκευαστές να βελτιστοποιούν την παραγωγή σύμφωνα με τις ειδικές τους απαιτήσεις παραγωγής.
- Εύκολη ρύθμιση και αλλαγή μηχανής: Το NPM - W υποστηρίζει την εύκολη ρύθμιση μηχανής και την γρήγορη αλλαγή μεταξύ διαφορετικών θέσεων παραγωγής.Το λογισμικό του συστήματος μπορεί να ρυθμίσει γρήγορα ρυθμίσεις όπως το πλάτος τροχιάςΤο γεγονός αυτό είναι ζωτικής σημασίας για τους κατασκευαστές, οι οποίοι πρέπει να ανταποκριθούν γρήγορα στις μεταβαλλόμενες απαιτήσεις της αγοράς και στα προγράμματα παραγωγής.

5Μεγάλη μορφή PCB χειρισμός
Το NPM-W μπορεί να χειριστεί μεγάλα PCB, με μέγιστο μέγεθος L750×W550mm σε μονό-τροχιά για συνολική τοποθέτηση.μπορεί να χειρίζεται PCB έως L750 × W260mm για συνολική τοποθέτησηΑυτό το καθιστά κατάλληλο για την κατασκευή πλακίδων μεγάλου μεγέθους, όπως εκείνων που χρησιμοποιούνται σε βιομηχανικά συστήματα ελέγχου, μεγάλες οθόνες οθόνης και ορισμένα είδη ηλεκτρονικών συσκευών ισχύος.

6. Προδιαγραφές

- Τροφοδοσία ηλεκτρικής ενέργειας: συμβατή με τριστάσιο AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, με κατανάλωση ισχύος 2,5kVA.
- Πνευματική πηγή: απαιτείται 0,5MPa, 200L/min (A.N.R.).
- Μέγεθος: W1280mm × D2332mm × H1444mm.
- Βάρος: Περίπου 2250kg (υποκείμενο σε αλλαγές ανάλογα με τα προαιρετικά εξαρτήματα).

Προσαρμοσμένα χαρακτηριστικά

- Επιλογές τροφοδοσίας συστατικών: Υποστηρίζει ένα ευρύ φάσμα μεθόδων τροφοδοσίας συστατικών, συμπεριλαμβανομένων διαφόρων πλάτων τροφοδοτών ταινιών (8/12/16/24/32/44/56mm),με μέγιστο αριθμό 120 διαδοχικών τροφοδοτών (για ταινία 8 mm)Υποστηρίζει επίσης τροφοδοσίες δίσκων μονοτύπου και διπλού τύπου, καθώς και τροφοδοσίες τύπου ράβδου,παρέχοντας ευελιξία στην προμήθεια εξαρτημάτων σύμφωνα με τις απαιτήσεις παραγωγής.
- Ενσωμάτωση και επέκταση γραμμής: Το NPM - W μπορεί εύκολα να ενσωματωθεί σε υπάρχουσες γραμμές παραγωγής SMT.όπως οι εκτυπωτέςΑυτό επιτρέπει στους κατασκευαστές να κατασκευάσουν μια εξαιρετικά εξατομικευμένη και αποδοτική γραμμή παραγωγής.προσφέρει τη δυνατότητα μελλοντικής επέκτασης, επιτρέποντας στους κατασκευαστές να προσθέτουν περισσότερες λειτουργίες ή ικανότητες καθώς η επιχείρησή τους αυξάνεται.
- Σχεδιασμός εξοικονόμησης ενέργειας: Σχεδιασμένο με γνώμονα τα χαρακτηριστικά εξοικονόμησης ενέργειας, το NPM-W συμβάλλει στη μείωση του συνολικού κόστους παραγωγής καταναλώνοντας λιγότερη ενέργεια σε σύγκριση με ορισμένες παραδοσιακές μηχανές SMT.Αυτό δεν ωφελεί μόνο τα έσοδα του κατασκευαστή αλλά συμβάλλει επίσης στην περιβαλλοντική βιωσιμότητα.
