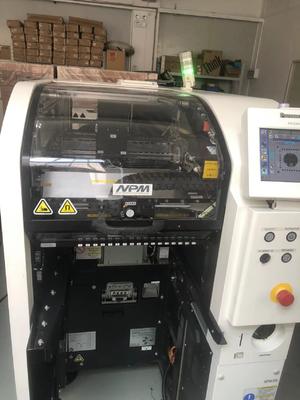

Η Panasonic NPM D3 Machine υψηλής απόδοσης SMT παραγωγή με προηγμένη τεχνολογία modular

Η Panasonic NPM - D3 είναι μια προηγμένη μηχανή τοποθέτησης με τεχνολογία επιφάνειας (SMT), σχεδιασμένη να φέρει επανάσταση στη διαδικασία ηλεκτρονικής κατασκευής.

1. Κύρια τοποθέτησης υψηλής απόδοσης

- Ελαφρύ βάρος 16 - Κεφαλή πύραυλου: Σε λειτουργία υψηλής παραγωγής (ON), επιτυγχάνει μέγιστη ταχύτητα 84.000 cph (0,043s/chip) με ακρίβεια τοποθέτησης ±40μm/chip (Cpk≥1),ιδανικό για την παραγωγή μεγάλου όγκου μικρών εξαρτημάτων όπως τα τσιπ 0402.Όταν η λειτουργία υψηλής παραγωγής είναι OFF, η ταχύτητα είναι 76,000 cph (0,047s / chip), και η ακρίβεια μπορεί να φτάσει έως και ± 30μm / chip (προαιρετική ± 25μm / chip υπό συγκεκριμένες συνθήκες που καθορίζονται από την Panasonic).Μπορεί να χειριστεί εξαρτήματα που κυμαίνονται από 03015/0402 τσιπ σε L6 × W6 × T3 εξαρτήματα.
- 12 - Κεφαλή ακροβωτίου: Με μέγιστη ταχύτητα 69,000 cph (0,052s/chip) και ακρίβεια τοποθέτησης ±30μm/chip (Cpk≥1), μπορεί να χειριστεί εξαρτήματα από 0402 chips έως L12×W12×T6.5, κατάλληλο για ένα ευρύτερο φάσμα μεγεθών συστατικών σε εφαρμογές μεσαίας ταχύτητας και υψηλής ακρίβειας.
- 8 - Κεφαλή ακροβωτίου: ικανό να φτάνει σε μέγιστη ταχύτητα 43.000 σ.μ., προσφέρει ακρίβεια τοποθέτησης ±30μm/QFP 12 - 32mm και ±50μm/QFP μικρότερη από 12mm.Μπορεί να χειριστεί εξαρτήματα από 0603 τσιπ σε μεγάλου μεγέθους εξαρτήματα μέχρι L100 × W90 × T28, καθιστώντας το κατάλληλο για την τοποθέτηση μεγαλύτερων εξαρτημάτων, όπως συνδέσμων και ορισμένων τύπων ολοκληρωμένων κυκλωμάτων.
- 2 - Κεφαλή ακροβωτίου: Αν και πιο αργός με μέγιστη ταχύτητα 11.000 cph, έχει ακρίβεια τοποθέτησης ± 40μm/chip (Cpk≥1) και μπορεί να χειριστεί συστατικά από 0402 chips έως L6×W6×T3.Χρησιμοποιείται συχνά για την τοποθέτηση εξαρτημάτων που απαιτούν ακριβέστερο χειρισμό ή για μικρές σειρές παραγωγής συγκεκριμένων εξαρτημάτων.

2Ευέλικτοι τρόποι παραγωγής

- Δύο γραμμές λειτουργίας: Το NPM - D3 διαθέτει σύστημα μεταφορέα δύο γραμμών, επιτρέποντας τρεις διαφορετικούς τρόπους παραγωγής: ανεξάρτητο τρόπο παραγωγής, εναλλασσόμενο τρόπο παραγωγής,και συνδυασμός και των δύοΣτην ανεξάρτητη κατάσταση παραγωγής, τα μπροστινά και τα πίσω κεφάλια μπορούν να εργάζονται σε διαφορετικά PCB ταυτόχρονα, γεγονός που είναι εξαιρετικά αποτελεσματικό κατά την παραγωγή διαφορετικών μοντέλων προϊόντων ταυτόχρονα.Η εναλλακτική λειτουργία παραγωγής επιτρέπει στα κεφάλια να εναλλάσσονται μεταξύ των δύο γραμμώνΗ ευελιξία αυτή σημαίνει ότι μπορείτε να βελτιστοποιήσετε την παραγωγή σύμφωνα με τις ειδικές απαιτήσεις των σχεδίων PCB και των όγκων παραγωγής.
- Λειτουργία Plug-and-Play: Επιτρέπει την ελεύθερη ρύθμιση των κεφαλιών τοποθέτησης.Μπορείτε να αλλάξετε γρήγορα τον συνδυασμό των κεφαλιών ανάλογα με το αν παράγετε ένα μεγάλο όγκο μικρών PCB ή ένα μείγμα πλακών με διάφορα μεγέθη και τύπους συστατικών..

3Υψηλή ακρίβεια και υψηλή παραγωγικότητα

- Πύλη υψηλής ακαμψίας και προηγμένο σύστημα κάμερας: Η πύλη υψηλής ακαμψίας παρέχει σταθερή βάση για τις κεφαλές τοποθέτησης, εξασφαλίζοντας ακριβή κίνηση.Η βραβευμένη κάμερα πολλαπλής αναγνώρισης βελτιώνει την ακρίβεια τοποθέτησης κατά 25% σε σύγκριση με τα προηγούμενα μοντέλαΣυνδυάζει την ευθυγράμμιση, το πάχος και τους ελέγχους 3D σε ένα βήμα, εξοικονομώντας χρόνο και βελτιώνοντας τη συνολική διαδικασία παραγωγής.
- Βελτιωμένη απόδοση: Αυξάνει την απόδοση του IPC-9850 κατά 30% σε 38.078 σ.μ. ανά τετραγωνικό μέτρο, καθιστώντας το ένα από τα πιο παραγωγικά μηχανήματα SMT στην κατηγορία του.Ο σχεδιασμός και η τεχνολογία του μηχανήματος είναι βελτιστοποιημένοι για να ελαχιστοποιήσουν τους χρόνους κύκλου και να μεγιστοποιήσουν τον αριθμό των εξαρτημάτων που τοποθετούνται ανά μονάδα χρόνου.

4. Χρήστης - φιλικό λογισμικό συστήματος

- Ολοκληρωμένη διαχείριση της παραγωγής: Το λογισμικό του συστήματος επιτρέπει τη συνολική διαχείριση της παραγωγής, του εργοστασίου παραγωγής και του εργοστασίου.Παρέχει πραγματική παρακολούθηση της διαδικασίας παραγωγής, επιτρέποντάς σας να παρακολουθείτε την πρόοδο της παραγωγής, να εντοπίζετε τα σημεία συμφόρησης και να κάνετε προσαρμογές για τη βελτίωση της αποδοτικότητας.Μπορείτε επίσης να προγραμματίσετε τα προγράμματα παραγωγής πιο αποτελεσματικά με την υποστήριξη της λειτουργίας παρακολούθησης λειτουργίας γραμμής.
Το λογισμικό μπορεί να ρυθμίσει γρήγορα ρυθμίσεις όπως το πλάτος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής, το βάρος της γραμμής και το βάρος της γραμμής.παραμέτρους τοποθέτησης, και δεδομένα συστατικών, μειώνοντας τον χρόνο στάσης εργασίας κατά τη διάρκεια αλλαγών θέσεων εργασίας.

5. Προδιαγραφές

- Τροφοδοσία ηλεκτρικής ενέργειας: συμβατή με τριών φάσεων AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, με κατανάλωση ενέργειας 2,7kVA.
- Πνευματική πηγή: απαιτείται 0,5MPa, 100L/min (Α.Ν.Ρ.).
- Μέγεθος: W832mm × D2652mm × H1444mm.
- Βάρος: Περίπου 1680kg (υποκείμενο σε αλλαγές ανάλογα με τα προαιρετικά εξαρτήματα).

Προσαρμοσμένα χαρακτηριστικά

- Συμβατότητα εξαρτημάτων: Μπορεί να χειριστεί ένα ευρύ φάσμα εξαρτημάτων, από τα μικρότερα τσιπ 03015/0402 έως τα μεγάλα εξαρτήματα μεγέθους έως L100 × W90 × T28, συμπεριλαμβανομένων των SOP, QFP, CSP, BGA,Συσσωρευτές ηλεκτρόλυσης από αλουμίνιο, ρυθμιστές όγκου, κοπτήρες, σπείρες και συνδέσμους.
- Ικανότητα ενσωμάτωσης γραμμής: Το NPM - D3 μπορεί εύκολα να ενσωματωθεί σε υπάρχουσες γραμμές παραγωγής.όπως οι εκτυπωτές, μηχανές ελέγχου, και φούρνους επανεξέτασης, καθώς και με εξοπλισμό τρίτων, επιτρέποντας τη δημιουργία μιας εξαιρετικά αποδοτικής και εξατομικευμένης παραγωγής.
- Χαρακτηριστικά εξοικονόμησης ενέργειας: Το NPM-D3, σχεδιασμένο με γνώμονα τα χαρακτηριστικά εξοικονόμησης ενέργειας, συμβάλλει στη μείωση του συνολικού κόστους παραγωγής καταναλώνοντας λιγότερη ενέργεια σε σύγκριση με ορισμένες παραδοσιακές μηχανές SMT.Αυτό είναι επωφελές όχι μόνο για τα έσοδα σας αλλά και για την αειφορία του περιβάλλοντος.
