Μηχανή διαχωρισμού PCBA Μηχανή κοπής SMT PCB Εγχειρίδιο Desktop PCB Router

Επαναστατικοποιήστε τη διαδικασία κοπής PCB
Στον ταχύτατο κόσμο της κατασκευής ηλεκτρονικών, η ακρίβεια και η αποτελεσματικότητα στην επεξεργασία PCB (Printed Circuit Board) δεν είναι διαπραγματεύσιμες. Η μηχανή αποσυναρμολόγησης PCB αναδεικνύεται ως μια πρωτοποριακή λύση, σχολαστικά σχεδιασμένη για να καλύπτει και να υπερβαίνει τις απαιτήσεις των σύγχρονων βιομηχανιών συναρμολόγησης ηλεκτρονικών. Είτε βρίσκεστε στον τομέα των ηλεκτρονικών, των ηλεκτρικών συσκευών, του φωτισμού, των ιατρικών, των αυτοκινήτων νέας ενέργειας ή άλλων τομέων που σχετίζονται με την ηλεκτρονική τεχνολογία, αυτή η μηχανή είναι το κλειδί σας για την απελευθέρωση απρόσκοπτης, υψηλής ποιότητας κοπής PCB.

Ολοκληρωμένες λύσεις για τη συναρμολόγηση ηλεκτρονικών
Προσφέρουμε μια πλήρη γκάμα λύσεων αποσυναρμολόγησης για τη βιομηχανία συναρμολόγησης ηλεκτρονικών. Η μηχανή μας καλύπτει όλα τα πεδία εφαρμογής στους τομείς των ηλεκτρονικών και των μηχανημάτων ακριβείας. Είναι ικανή να χειριστεί διάφορους τύπους PCB, όπως:

- Υποστρώματα αλουμινίου: Διασφάλιση ακριβούς κοπής χωρίς να καταστραφεί η δομή του υποστρώματος.
- Πλάκες από υαλοβάμβακα: Παροχή καθαρών κοπών που διατηρούν την ακεραιότητα του υλικού υαλοβάμβακα.
- Πίνακες PCBA: Ειδικά σχεδιασμένοι για να χειρίζονται την πολυπλοκότητα της PCBA (Συναρμολόγηση πλακέτας τυπωμένου κυκλώματος) με εξαρτήματα, μειώνοντας τον κίνδυνο ζημιάς στα εξαρτήματα κατά τη διαδικασία κοπής.
- Πίνακες FR-4: Ένα κοινό υλικό PCB και η μηχανή μας το επεξεργάζεται με μεγάλη ακρίβεια, εξασφαλίζοντας ομαλές και χωρίς γρέζια άκρες.

Απαράμιλλη τεχνολογία αποσυναρμολόγησης

Διαδικασία αποσυναρμολόγησης αιχμής

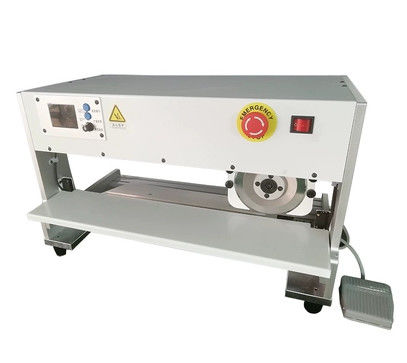

Η μηχανή μας υιοθετεί μια μοναδική μέθοδο “άνω κυκλικού μαχαιριού και κάτω ευθύγραμμου μαχαιριού” για αποσυναρμολόγηση. Όταν λειτουργεί, τοποθετήστε το PCB στο κάτω ευθύγραμμο μαχαίρι, πατήστε τον διακόπτη και το πάνω κυκλικό μαχαίρι θα κινηθεί οριζόντια στο προκαθορισμένο σημείο κοπής, κόβοντας το PCB με ακρίβεια. Αυτή η διαδικασία προσφέρει αρκετά σημαντικά πλεονεκτήματα:

- Ελαχιστοποίηση ζημιών που σχετίζονται με την καταπόνηση: Οι παραδοσιακές μέθοδοι θραύσης PCB μετά τη συγκόλληση συχνά καταστρέφουν κυκλώματα ή σπάνε ηλεκτρονικά εξαρτήματα λόγω καταπόνησης. Η μηχανή μας χρησιμοποιεί μια μέθοδο κοπής “κίνησης μαχαιριού”, η οποία μπορεί να μειώσει εντελώς την καταπόνηση, να αποτρέψει το ράγισμα των αρμών συγκόλλησης και το σπάσιμο των εξαρτημάτων και να βελτιώσει σημαντικά την αποδοτικότητα της παραγωγής και την ποιότητα των προϊόντων.
- Ανώτερη ποιότητα κοπής: Η διαδικασία κοπής είναι απαλλαγμένη από σπάσιμο καλωδίων, με επίπεδες εγκοπές και χωρίς γρέζια. Αυτό διασφαλίζει ότι το PCB παραμένει άθικτο και λειτουργικό μετά την κοπή, μειώνοντας την ανάγκη για μετα-επεξεργασία και επανεπεξεργασία.

Ανεξάρτητη ανάπτυξη και έξυπνος έλεγχος

- Πλήρως ανεξάρτητη Ε & Α: Η μηχανή είναι πλήρως ανεξάρτητα ανεπτυγμένη και χρησιμοποιεί ένα πρόγραμμα μικροϋπολογιστή για έλεγχο. Αυτό επιτρέπει την ακριβή τοποθέτηση κατά τη διαδικασία κοπής, με ισχυρή σταθερότητα. Μπορεί να κόψει μονές λωρίδες πλακέτας εντός μήκους 0 - 360mm με μία κίνηση, καλύπτοντας τις ανάγκες διαφορετικών κλιμάκων παραγωγής, από τη δημιουργία πρωτοτύπων μικρής παρτίδας έως τη μαζική παραγωγή μεγάλης κλίμακας.
- Ρυθμιζόμενη ταχύτητα κοπής: Η ταχύτητα κοπής της πλακέτας μπορεί να ρυθμιστεί σε δύο επίπεδα: 500mm/s και 300mm/s. Μια ταχύτερη ταχύτητα μαχαιριού μπορεί να βελτιώσει την ποιότητα του προϊόντος, εξασφαλίζοντας ότι δεν υπάρχουν γρέζια ή 毛刺, ενώ η ρυθμιζόμενη ταχύτητα επιτρέπει επίσης την ευελιξία στον χειρισμό διαφορετικών υλικών και πάχους PCB.

Ευέλικτες και προσαρμόσιμες παράμετροι κοπής

- Διαδρομή και ρύθμιση τροχού μαχαιριού: Η διαδρομή του τροχού μαχαιριού κυμαίνεται από 0 - 360mm (το μήκος του εργαλείου μπορεί να προσαρμοστεί). Το πάνω και κάτω ύψος του τροχού μαχαιριού μπορεί να ρυθμιστεί από 0 - 2mm, το οποίο είναι κατάλληλο για διάφορα πάχη πλακέτας PCB και λύνει το πρόβλημα των διαφορετικών βάθους αυλάκωσης V-CUT σε PCB. Επιπλέον, το ύψος του τραπεζιού εργασίας μπορεί να ρυθμιστεί από 0 - 50mm, παρέχοντας στους χειριστές ένα άνετο και εργονομικό περιβάλλον εργασίας.
- Προσαρμόσιμες στάσεις κοπής: Η διαδρομή κίνησης του μαχαιριού μπορεί να ρυθμιστεί για να ξεκινά και να σταματά σημεία σύμφωνα με το μήκος της πλακέτας και τα σημεία διακοπής μπορούν να ρυθμιστούν χειροκίνητα, επιτρέποντας τον ακριβή έλεγχο της διαδικασίας κοπής για διαφορετικά μεγέθη και σχήματα PCB.

Τεχνικές προδιαγραφές

- Διαστάσεις κεντρικού υπολογιστή: 610mm * 360mm * 375mm, ένας συμπαγής σχεδιασμός που μπορεί να χωρέσει σε διάφορες διατάξεις εργαστηρίων παραγωγής χωρίς να καταλαμβάνει υπερβολικό χώρο.
- Πάχος αποσυναρμολόγησης: Ικανό να χειριστεί PCB με πάχος που κυμαίνεται από 0,2 - 3,0mm, καθιστώντας το κατάλληλο για μια μεγάλη ποικιλία προϊόντων PCB σε διαφορετικές ηλεκτρονικές εφαρμογές.
- Ταχύτητα τροφοδοσίας πλακέτας: 300 - 500mm/δευτερόλεπτο, εξασφαλίζοντας αποτελεσματική παραγωγή και μειώνοντας τον συνολικό χρόνο κατασκευής.
- Υλικό εργαλείου: Το εργαλείο είναι κατασκευασμένο από χάλυβα υψηλής ταχύτητας SKD61, ο οποίος είναι γνωστός για την υψηλή σκληρότητα, την αντοχή στη φθορά και τη μεγάλη διάρκεια ζωής, διασφαλίζοντας ότι η μηχανή μπορεί να διατηρήσει υψηλής ποιότητας κοπή σε μεγάλο αριθμό κύκλων παραγωγής.
- Θερμοκρασία λειτουργίας: 10 - 35°C, επιτρέποντας σταθερή λειτουργία σε ένα τυπικό βιομηχανικό περιβάλλον παραγωγής.
- Θερμοκρασία αποθήκευσης: - 20 - 50°C, παρέχοντας ευελιξία στις συνθήκες αποθήκευσης και μεταφοράς.
- Τροφοδοσία ρεύματος: 220V/110V, 50HZ/60HZ, 60W, μια συσκευή σχετικά χαμηλής κατανάλωσης ενέργειας που μπορεί να λειτουργήσει σε διαφορετικά περιβάλλοντα παροχής ρεύματος.
- Βάρος μηχανήματος: 30KG, καθιστώντας εύκολη τη μετακίνηση και την επανατοποθέτηση εντός της εγκατάστασης παραγωγής όταν χρειάζεται.

Σχεδιασμός ασφάλειας και σταθερότητας

Πτυχές σχεδιασμού ασφάλειας

- Προστασία λεπίδας: Το κυκλικό μαχαίρι είναι εξοπλισμένο με προστατευτικά μαχαίρια και στις δύο πλευρές, αποτρέποντας τους χειριστές από το να κοπούν κατά τη διαδικασία τροφοδοσίας, εξασφαλίζοντας ένα ασφαλές περιβάλλον εργασίας.
- Διακόπτης λειτουργίας και σύστημα συναγερμού: Ο διακόπτης λειτουργίας είναι ένας διακόπτης ποδιού, ο οποίος μπορεί να ρυθμιστεί σε συνεχή βηματισμό ποδιού ή σε λειτουργία σημείου κίνησης. Στη συνεχή λειτουργία βηματισμού ποδιού, εάν η μηχανή δεν φτάσει στη ρυθμισμένη διαδρομή κατά τη λειτουργία, η ενδεικτική λυχνία θα αναβοσβήσει για να σημάνει συναγερμό. Ο συναγερμός πρέπει να ακυρωθεί πριν συνεχίσετε να εργάζεστε, αποτρέποντας πιθανά σφάλματα και διασφαλίζοντας την ασφάλεια της διαδικασίας κοπής.

Απόδοση σταθερότητας

- Αξεσουάρ λεπίδας υψηλής ποιότητας: Τα αξεσουάρ λεπίδας χρησιμοποιούν κυκλικά μαχαίρια από χάλυβα υψηλής ταχύτητας SKD61 και υιοθετούνται τα κυκλικά μαχαίρια CBA, τα οποία είναι ανθεκτικά στη φθορά και ανθεκτικά. Αυτό διασφαλίζει ότι η μηχανή μπορεί να διατηρήσει σταθερή απόδοση κοπής για μεγάλο χρονικό διάστημα, μειώνοντας τη συχνότητα αντικατάστασης εργαλείων και το κόστος συντήρησης.

Συμπέρασμα

Η μηχανή αποσυναρμολόγησης KINGFEI SMT PCB δεν είναι απλώς ένα κομμάτι εξοπλισμού. είναι μια στρατηγική επένδυση για την επιχείρησή σας κατασκευής ηλεκτρονικών. Με την προηγμένη τεχνολογία, τις ακριβείς δυνατότητες κοπής, τις ευέλικτες παραμέτρους και την έμφαση στην ασφάλεια και τη σταθερότητα, μπορεί να βελτιώσει σημαντικά την αποδοτικότητα της παραγωγής σας, να βελτιώσει την ποιότητα των προϊόντων και να μειώσει το κόστος κατασκευής. Είτε είστε μικρός κατασκευαστής ηλεκτρονικών είτε μεγάλη επιχείρηση, αυτή η μηχανή είναι προσαρμοσμένη για να καλύψει τις ανάγκες αποσυναρμολόγησης PCB. Επιλέξτε KINGFEI και μεταφέρετε τη διαδικασία κατασκευής PCB στο επόμενο επίπεδο. Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για το πώς αυτή η μηχανή μπορεί να μεταμορφώσει τη γραμμή παραγωγής σας!
