| MOQ: | 1pcs |
| Προθεσμία παράδοσης: | Μέσα σε 3days |
| Τρόπος πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα ανεφοδιασμού: | 10pcs |
χαρακτηριστικό
1.Ειδικά ιδρύματα κράματος αλουμινίου, να κατανοήσουν καλύτερα την κατάσταση της λειτουργίας MAGAZINE
2Ο σταθερός ολοκληρωμένος σχεδιασμός της δομής της πλατφόρμας ανύψωσης έχει βελτιώσει τη σταθερότητα του εξοπλισμού.
3Πολυλειτουργικό ηλεκτρικό κύκλωμα και σχεδιασμός προγράμματος, σταθερή απόδοση, εξασφαλίζουν ομαλή γραμμή παραγωγής.
4Το άνω μέρος του δοχείου έχει 4 είδη επιλογής PITCH, τα οποία μπορούν να ρυθμίσουν την απόσταση βήματος του PCB της πλάκας τροφοδοσίας.
5Ο ενδεικτής λειτουργίας σε τριχρώματα LED ελέγχεται από τη χρωματική διεπαφή ανθρώπου-μηχανής 7 ιντσών.
6Για την τοποθέτηση του ακροφύλλου αναρρόφησης, υιοθετείται ένας καθολικός μηχανισμός τοποθέτησης και τα κομμάτια απορρόφησης μπορούν να ρυθμίζονται σύμφωνα με τα χαρακτηριστικά της πλακέτας PCB.
7.Το τμήμα της σανίδας στην πλάκα αναρρόφησης έχει τη λειτουργία ανύψωσης και ανύψωσης.
8Το κουτί υλικού μεταδίδεται από την πλαστική λωρίδα της επίπεδης πλάκας.
9.Διορθώσιμο ρυθμιστικό ταχύτητας πλάκας ώθησης.
10.Τρία σημεία τοποθέτησης, άνω και κάτω πνευματική συμπίεση, εξασφαλίζει την τοποθέτηση του κουτιού είναι ακριβής.
11Το σύστημα προστασίας πλάκας προώθησης εξασφαλίζει ότι η πλακέτα PCB δεν θα υποστεί ζημιά και η απώλεια της διαδικασίας θα μειωθεί.
12Η τυποποιημένη επικοινωνιακή διεπαφή SMEMA μπορεί να συνδεθεί με άλλες συσκευές αυτοματισμού
Τεχνικές παραμέτρους

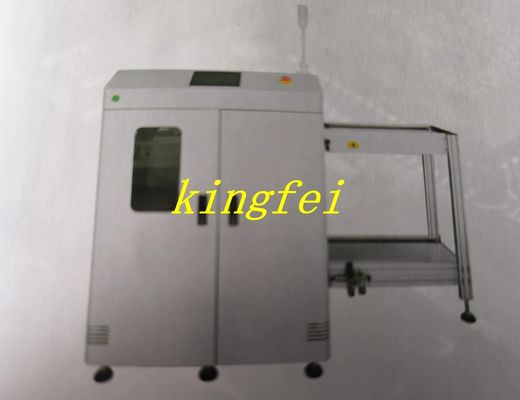

| περιγραφή | Η συσκευή αυτή χρησιμοποιείται για την αυτόματη λειτουργία φόρτωσης διπλών πλευρών και οπτικών πλακών στο SMT γραμμή παραγωγής |
| Αριθμός του φυλλάδιου | Ανώτερος μεταφορέας: 1 φορτίο κάτω φορτίο: |
| Διάταξη της διαστάσεως | 10.20.30.40mm ή να προσδιοριστεί |
| Ηλεκτρική τροφοδοσία | 400 τεμάχια (PCB πάχους 0,6 mm) |
| Χρόνος κύκλου | Περίπου 12 δευτερόλεπτα ή να προσδιορίσετε |
| Ηλεκτρική τροφοδοσία | Μεταβλητή ισχύος 110 ή 220 V, μονοφασική |
| Δύναμη | Max300VA |
| Πίεση αέρα και κατανάλωση αέρα | 4-6bar, 30ltr/min μέγιστο |
| Υψόμετρο μεταφοράς | 900±20MM (ή όπως ορίζεται από τον πελάτη) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς δεξιά ή από δεξιά προς αριστερά |
Προδιαγραφές
| Σχήμα | Μέγεθος ((L*W*H MM) | Μέγεθος PCB ((MM) | Μέγεθος ράφου | Βάρος (σε κιλά) |
| Επικαιροποίηση | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200 κιλά |
| Επικαιροποίηση | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240 κιλά |
| Επικαιροποίηση | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280 κιλά |
| Επικαιροποίηση: | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320 κιλά |
|
|
