| Τόπος καταγωγής: | Ιαπωνία |
| Μάρκα: | MPM/Speedline |
| Αριθμό μοντέλου: | Βελτίωση της ταχύτητας BTB |
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Χρόνος παράδοσης: | Μέσα σε 3days |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 10PCS |
| Ετικέτα: | MPM/Speedline | Όνομα τμήματος: | Εκτύπωση κολλών ύλης συγκολλήσεως |
|---|---|---|---|
| Αριθμός μερών: | Βελτίωση της ταχύτητας BTB | Μέγεθος εξοπλισμού: | 1195.4x1394x1589.4mm |
| Δύναμη: | 200 έως 240 VAC (10%) μονό φάση@50/60Hz,15A | Βάρος εξοπλισμού: | 797 κιλά |
| Επισημαίνω: | Μηχανή εκτύπωσης BTB Momentum,Μηχανή εκτύπωσης BTB Speedline Solder Paste,Τύπο MPM Speedline |
||

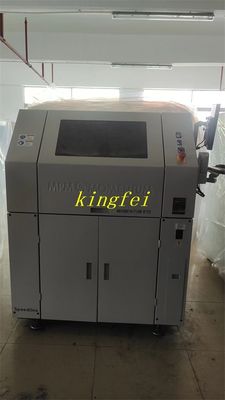

Πιεστή μηχανή εκτύπωσης MPM/Speedline
| MPM/Speedline Solder Paste Printer Momentum BTB (Προσκόπηση από το MPM/Speedline) | |
| MPM/Speedline Ενεργειακό εξοπλισμό πλήρως αυτόματο | |
| Μέγεθος εξοπλισμού: | 1195.4x1394x1589.4mm |
| Βάρος του εξοπλισμού: | 797 κιλά |
| Απαιτήσεις ισχύος: | 200 έως 240 VAC (10%) μονό φάση@50/60Hz,15A |
| Απαιτήσεις για την πηγή αέρα: | 100 psi, 4cm (κανονική λειτουργία) έως 18m (ατμοσφαιρικό καθαριστικό) (6,89 bar@1,9 Lsto8,5 L/s), σωλήνας διαμέτρου 12,7 m, σωλήνας εξωτερικής διαμέτρου x9,5 mm εσωτερικής διαμέτρου |
| παράμετρος | |
| Μέγιστο μέγεθος υποστρώματος: | (X 609.6mmx508mm x Y) (24x20 ίντσες) |
| Ελάχιστο μέγεθος υποστρώματος: | (Kx50.8mm x 50.8mm) (2x2 ίντσες) |
| Μέγεθος πάχους υποστρώματος: | 0.2~5.0 mm (0.008~0.20 ίντσες) |
| Μέγιστο βάρος υποστρώματος: | 4.5 kg (10 1lbs) |
| Διαχωρισμός στην άκρη του υποστρώματος: | 30,0 mm (0,118 ίντσες) |
| Ανοιχτό χώρο κάτω: | 12.7mm (0,5 ίντσες) τυποποιημένη διαμόρφωση 25m (1,0 ίντσες) |
| Συμπίεση υποστρώματος: | Σταθερή κάτω σφίξιμο, κεντρικό κενό |
| Μέθοδος στήριξης υποστρώματος: | Μαγνητικό δαχτυλίδι (προαιρετικό: ατμοσφαιρικός προφυλακτήρας, δαχτυλίδι κενού, στήριγμα, ειδική συσκευή, κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας αυτόματο εργαλείο, Quik Tool) |
| Βάλτε: | Τα πλαίσια κυκλωμάτων μεγαλύτερα από 20 ίντσες απαιτούν ειδικό πάγκο εργασίας με μεγαλύτερο μέγεθος X |
| Παράμετροι εκτύπωσης | |
| Μέγιστη έκταση εκτύπωσης (XxY): | 609.6mmx508mm ((24x20inch) |
| Εκτύπωση απομόρφωσης: | 0 ~ 6,35 m (00,25 ίντσες) |
| ταχύτητα εκτύπωσης: | 0.635mm/s~304.8mm/s(0.025 in/s~12 in/s) |
| Πίεση εκτύπωσης: | 0~22,7 kg (0 1b~50 1lbs) |
| Μέγεθος πλαισίου υποδείγματος: | Σχεδιασμός πλαισίου πρότυπου 737mmx737mm (29x29inch), διαθέσιμα πρότυπα μικρότερων μεγεθών |
| Εικόνες | |
| Οπτικό πεδίο (FOV): | 10.6mmx8.0mm ((0.417x0.315inch) |
| Τύπος σημείου αναφοράς θέασης εικόνας: | Σημείο αναφοράς τυποποιημένου σχήματος (βλέπε πρότυπο SMEMA), πλάκα/τρύπα |
| Σύστημα κάμερας: | Μία ψηφιακή κάμερα (πατενταρισμένο σύστημα όρασης MPM προς τα πάνω/κάτω) |
| Απόδοση | |
| Ακριβότητα ευθυγράμμισης και επαναληψιμότητα ολόκληρου του συστήματος: | ± 12 μικρών (0.0005 ") @ 60, Cpk ≥ 2.0 |
| Πραγματική ακρίβεια και επαναληψιμότητα της εκτύπωσης με πάστα συγκόλλησης: | ± 20 μμ (士0.0008 ̊) @ 60, Cpk ≥ 2.0 |
| Χρόνος κύκλου | |
| Βελτίωση της ταχύτητας BTB | 9 δευτερόλεπτα |
| Στάση BTB HIE | 7.5 δευτερόλεπτο πρότυπο |
