| Αριθ. | ΠΕΡΙΓΡΑΦΗ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | ||||||||||||||||||||
| Α1-1 | Χ ΠΛΑΙΣΙΟ ASSY | 1 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-2 | ΠΛΑΊΣΙΟ ASSY Υ | 2 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-3 | ΕΠΙΚΕΦΑΛΗΣ ASSY | 1 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-4 | ΡΑΦΙ ASSY | 1 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-5 | Ο ΤΡΟΦΟΔΟΤΗΣ ΞΕΚΛΕΙΔΩΝΕΙ ΤΟ ΚΑΛΩΔΙΟ ASSY | 2 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-6 | ANC ASSY | 1 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-7 | ΚΙΒΩΤΙΟ ΑΠΟΡΡΙΨΕΩΝ | 2 | EA | |||||||||||||||||||||
| Α1-8 | ΣΥΝΟΔΕΥΤΙΚΟΣ ΠΙΝΑΚΑΣ ASSY | 1 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| Α1-9 | ΟΡΓΑΝΟ ΕΛΈΓΧΟΥ (TFT LCD) | 2 | EA | |||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | ΕΠΙΛΟΓΗ | ΕΛΕΓΧΟΣ | |||||||||||||||||||||
| A2-1 | ΣΚΗΝΙΚΟ ΟΡΑΜΑ ASSY | ΜΕΓΑ FOV 35 ΚΚ | □ | |||||||||||||||||||||
| ΜΕΓΑ FOV 45 ΚΚ | □ | |||||||||||||||||||||||
| A2-2 | ΟΡΑΜΑ ASSY ΠΕΤΑΓΜΑΤΟΣ | ΜΕΓΑ FOV 16 ΚΚ | □ | |||||||||||||||||||||
| ΜΕΓΑ FOV 25 ΚΚ | □ | |||||||||||||||||||||||
| A2-3 | ΠΛΑΙΣΙΟ ΒΑΣΕΩΝ ASSY | ΥΨΟΣ | 900 | □ | ||||||||||||||||||||
| 950 | □ | |||||||||||||||||||||||
| A2-4 | ΜΕΤΑΦΟΡΕΑΣ ASSY | ΠΡΟΤΥΠΑ | Λ ΣΤΟ Ρ | □ | ||||||||||||||||||||
| Ρ ΣΤΟ Λ | □ | |||||||||||||||||||||||
| ΠΟΛΥ | Λ ΣΤΟ Ρ | □ | ||||||||||||||||||||||
| Ρ ΣΤΟ Λ | □ | |||||||||||||||||||||||
| A2-5 | ΒΑΣΗ ΤΡΟΦΟΔΟΤΩΝ | ΜΕΤΩΠΟ | ΠΡΟΤΥΠΑ | □ | ||||||||||||||||||||
| ΕΛΛΙΜΕΝΙΖΟΝΤΑΣ ΚΑΡΡΟ | □ | |||||||||||||||||||||||
| ΟΠΙΣΘΙΟ ΤΜΉΜΑ | ΠΡΟΤΥΠΑ | □ | ||||||||||||||||||||||
| ΕΛΛΙΜΕΝΙΖΟΝΤΑΣ ΚΑΡΡΟ | □ | |||||||||||||||||||||||
| A2-6 | ΤΠ | ΤΠ | □ | |||||||||||||||||||||
| ΗΜΙ | □ | |||||||||||||||||||||||
| ΜΗ ΑΥΤΟ | □ | |||||||||||||||||||||||
| A2-7 | ΤΑΣΗ | 200V | □ | |||||||||||||||||||||
| 208V | □ | |||||||||||||||||||||||
| 220V | □ | |||||||||||||||||||||||
| 240V | □ | |||||||||||||||||||||||
| 380V | □ | |||||||||||||||||||||||
| 415V | □ | |||||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | ||||||||||||||||||||
| B1-1 | ΣΥΝΟΔΕΥΤΙΚΗ ΚΑΡΦΙΤΣΑ | 6 | EA | |||||||||||||||||||||
| B1-2 | ΛΑΜΠΤΗΡΑΣ ΠΥΡΓΩΝ [ΠΡΟ-Π-Β-302-RYG (474)] | 1 | EA | |||||||||||||||||||||
| B1-3 | ΚΑΘΑΡΙΖΟΝΤΑΣ ΕΞΑΡΤΗΣΗ - ΚΙΒΩΤΙΟ ΠΕΡΙΠΤΩΣΗΣ - ΥΓΡΟ ΠΛΥΣΙΜΑΤΟΣ - ΕΠΙΛΟΓΗ ΒΑΜΒΑΚΙΟΥ - ΑΠΟΤΥΠΩΜΕΝΟ ΣΕ ΑΝΆΓΛΥΦΟ ΓΑΝΤΙ - ULTRACLEAN - ΒΟΥΡΤΣΑ (1») - Αέρας-ΑΝΕΜΙΣΤΗΡΑΣ |
1 | ΣΥΝΟΛΟ | |||||||||||||||||||||
| B1-4 | ΒΑΣΗ ΠΛΗΚΤΡΟΛΟΓΙΩΝ | 2 | EA | |||||||||||||||||||||
| ΥΠΟΣΤΗΡΙΓΜΑ ΒΑΣΕΩΝ ΠΛΗΚΤΡΟΛΟΓΙΩΝ | 2 | EA | ||||||||||||||||||||||
| B1-5 | ΒΡΑΧΙΟΝΑΣ ASSY ΟΡΓΑΝΩΝ ΕΛΈΓΧΟΥ | 2 | EA | |||||||||||||||||||||
| B1-6 | ΚΙΒΩΤΙΟ ΑΠΟΡΡΙΨΕΩΝ | 1 | EA | |||||||||||||||||||||
| B1-7 | ΑΠΟΡΡΙΨΗ BOX2 | 1 | EA | |||||||||||||||||||||
| B1-8 | ΘΡΥΑΛΛΙΔΑ [250V 5A] | 2 | EA | |||||||||||||||||||||
| B1-9 | ΘΡΥΑΛΛΙΔΑ [250V 10A] | 2 | EA | |||||||||||||||||||||
| B1-10 | ΚΙΒΩΤΙΟ ΣΚΟΥΝΤΗΜΑΤΩΝ (SM321) | 1 | EA | |||||||||||||||||||||
| B1-11 | ΣΤΟΙΧΕΙΟ ΦΙΛΤΡΩΝ [ΕΆΝ-M5-60-Ζ-ΣΤΟΙΧΕΙΟ] | 6 | EA | |||||||||||||||||||||
| B1-12 | ΜΝΉΜΗ USB [TS128MJF120] | 1 | EA | |||||||||||||||||||||
| B1-13 | ΜΙΝΙ ΠΛΗΚΤΡΟΛΌΓΙΟ ΠΛΗΜΝΏΝ USB | 2 | EA | |||||||||||||||||||||
| B1-14 | ΟΠΤΙΚΟ ΠΟΝΤΙΚΙ | 2 | EA | |||||||||||||||||||||
| B1-15 | ΠΟΝΤΙΚΙ PAD - ΟΠΤΙΚΌ | 2 | EA | |||||||||||||||||||||
| B1-16 | ΚΥΡΙΟ ΚΑΛΏΔΙΟ ΤΡΟΦΟΔΟΣΊΑΣ ASSY | 1 | EA | |||||||||||||||||||||
| B1-17 | ΣΩΛΗΝΑΣ ΠΥΡΙΤΙΟΥ (ΜΑΥΡΟΣ) | 6 | EA | |||||||||||||||||||||
| B1-18 | ΚΑΛΏΔΙΟ ASSY SMEMA | 1 | EA | |||||||||||||||||||||
| B1-19 | ΣΦΑΙΡΑ ΧΑΛΥΒΑ | 20 | EA | |||||||||||||||||||||
| B1-20 | REMOVER ΑΥΤΟΚΟΛΛΗΤΩΝ ΕΤΙΚΕΤΤΏΝ ΨΕΚΑΣΜΟΣ | 1 | EA | |||||||||||||||||||||
| B1-21 | Τρι-ΡΟΗ | 1 | EA | |||||||||||||||||||||
| B1-22 | ΧΕΙΡΩΝΑΚΤΙΚΟ ΣΥΝΟΛΟ | ΚΟΡΕΑΤΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||
| ΑΓΓΛΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||||
| ΚΙΝΕΖΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||||
| B1-23 | ΒΙΒΛΙΟΘΗΚΗ ΜΕΡΩΝ ΟΡΑΜΑΤΟΣ | ΚΟΡΕΑΤΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||
| ΑΓΓΛΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||||
| ΚΙΝΕΖΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | ||||||||||||||||||||
| B1-24 | ΣΥΝΟΛΟ ΕΡΓΑΛΕΙΩΝ [J9064035B] | ΚΙΒΩΤΙΟ ΕΡΓΑΛΕΙΩΝ [J-402 (420*220*210)] |
1 | EA | ||||||||||||||||||||
| Τ-ΓΑΛΛΙΚΟ ΚΛΕΙΔΊ ΣΥΝΟΛΟ (2,2.5, 3,4,5 χιλ.) | 1 | ΣΥΝΟΛΟ | ||||||||||||||||||||||
| ΚΑΤΣΑΒΙΔΙ ΑΚΡΙΒΕΙΑΣ (6 PC) | 1 | ΣΥΝΟΛΟ | ||||||||||||||||||||||
| ΟΔΗΓΟΣ (150 χιλ.) | 1 | EA | ||||||||||||||||||||||
| ΚΛΕΙΔΙ ΠΙΘΗΚΩΝ (150 χιλ.) | 1 | EA | ||||||||||||||||||||||
| ΚΛΕΙΔΙ (46 χιλ.) | 1 | EA | ||||||||||||||||||||||
| ΔΙΠΛΟ ΑΠΕΡΑΝΤΟ ΚΛΕΙΔΙ (8*9 ΧΙΛ.) | 1 | EA | ||||||||||||||||||||||
| ΚΛΕΙΔΙ (7 χιλ.) | 1 | EA | ||||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | ||||||||||||||||||||
| B2-1 | ΑΚΡΟΦΥΣΙΟ CN040 ASSY | 6 | EA | |||||||||||||||||||||
| B2-2 | ΑΚΡΟΦΥΣΙΟ CN065 ASSY | 6 | EA | |||||||||||||||||||||
| B2-3 | ΑΚΡΟΦΥΣΙΟ CN140 ASSY | 2 | EA | |||||||||||||||||||||
| B2-4 | ΑΚΡΟΦΥΣΙΟ CN220 ASSY | 2 | EA | |||||||||||||||||||||
| B2-5 | ΑΚΡΟΦΥΣΙΟ CN400 ASSY | 1 | EA | |||||||||||||||||||||
| B2-6 | ΑΚΡΟΦΥΣΙΟ CN750 ASSY | 1 | EA | |||||||||||||||||||||
| B2-7 | ΑΚΡΟΦΥΣΙΟ CN1100 ASSY | 1 | EA | |||||||||||||||||||||
| B2-8 | ΕΡΓΑΛΕΙΟ ASSY ΒΑΘΜΟΛΟΓΗΣΗΣ | 1 | EA | |||||||||||||||||||||
| B2-9 | ΠΙΑΤΟ ΒΑΘΜΟΛΟΓΗΣΗΣ | 1 | EA | |||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | ||||||||||||||||||||
| B3-1 | ΠΑΡΑΘΥΡΑ XP [ΠΟΥ ΕΝΣΩΜΑΤΏΝΟΝΤΑΙ] | ΠΑΡΑΘΥΡΑ XP | 1 | EA | ||||||||||||||||||||
| B3-2 | ΠΡΌΓΡΑΜΜΑ CD ASSY MMI | ΠΡΌΓΡΑΜΜΑ CD MMI | 1 | EA | ||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | ||||||||||||||||||||
| B4-1 | ΕΛΑΦΡΥ ΕΡΓΑΛΕΙΟ ASSY ΧΑΡΤΟΓΡΑΦΗΣΗΣ (ΜΎΓΑ) | 1 | EA | |||||||||||||||||||||
| B4-2 | ΕΛΑΦΡΥ ΕΡΓΑΛΕΙΟ ASSY ΧΑΡΤΟΓΡΑΦΗΣΗΣ (ΑΠΟΤΎΠΩΣΗ) | 1 | EA | |||||||||||||||||||||
| B4-3 | SM ΕΛΛΙΜΕΝΙΖΟΝΤΑΣ ΟΔΗΓΟΣ ΧΡΗΣΤΩΝ ΚΑΡΡΩΝ (ΕΠΙΛΟΓΗ ΕΛΛΙΜΕΝΙΣΜΟΥ) | ΚΟΡΕΑΤΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||
| ΑΓΓΛΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||||
| B4-4 | ΑΥΤΟ ΕΓΧΕΙΡΙΔΙΟ ΣΥΣΤΗΜΑΤΩΝ ΤΡΟΦΟΔΟΤΩΝ | ΚΟΡΕΑΤΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||
| ΑΓΓΛΙΚΑ | 1 | ΒΙΒΛΙΟ | ||||||||||||||||||||||
| B4-5 | ΣΥΝΟΔΕΥΤΙΚΗ ΚΑΡΦΙΤΣΑ (ΜΕΤΑΦΟΡΕΑΣ: ΜΑΚΡΥΣ, ΜΕΓΑΛΟΣ) | 2 | EA | |||||||||||||||||||||
| B4-6 | ΠΛΑΙΣΙΟ 2 ΑΠΟΡΡΙΨΕΩΝ (ΜΕΤΑΦΟΡΕΑΣ: ΠΡΟΤΥΠΑ, ΠΟΛΥ) | 1 | EA | |||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | ΑΡΙΘΜΟΣ ΜΕΡΩΝ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | |||||||||||||||||||
| C1-1 | ΦΩΤΟΑΝΙΧΝΕΥΤΗΣ (ΑΛΛΑ) [EE-SX670A] | J3212002A | 2 | EA | ||||||||||||||||||||
| C1-2 | ΦΩΤΟΑΝΙΧΝΕΥΤΗΣ (ΜΕΤΑΦΟΡΕΑΣ, ΒΑΣΗ ΤΡΟΦΟΔΟΤΩΝ) [EE SX672A] |
J3212004A | 5 | EA | ||||||||||||||||||||
| C1-3 | ΦΩΤΟΑΝΙΧΝΕΥΤΗΣ (X-$L*Y) [EE-SX674 (OMRON)] | J3212022A | 6 | EA | ||||||||||||||||||||
| C1-4 | ΦΩΤΟΑΝΙΧΝΕΥΤΗΣ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ (HEAD/R) [ΠΡΩΘΥΠΟΥΡΓΌΣ-L24] | J3212027A | 3 | EA | ||||||||||||||||||||
| C1-5 | ΦΩΤΟΑΝΙΧΝΕΥΤΗΣ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ (HEAD/Z) [ΠΡΩΘΥΠΟΥΡΓΌΣ-U24] | J3212048A | 6 | EA | ||||||||||||||||||||
| C1-6 | ΦΩΤΟΑΝΙΧΝΕΥΤΗΣ (ΜΕΤΑΦΟΡΕΑΣ) [E3S-LS3N] | J3211048A | 2 | EA | ||||||||||||||||||||
| C1-7 | ΦΩΤΟΗΛΕΚΤΡΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ (ΜΕΤΑΦΟΡΕΑΣ) [ΤΟ BYD30-DDT] | J3211032A | 1 | EA | ||||||||||||||||||||
| C1-8 | ΖΩΝΗ ΣΥΓΧΡΟΝΙΣΜΟΥ (HEAD/Z) [384-1.5GT-9] | J6602076A | 6 | EA | ||||||||||||||||||||
| C1-9 | ΖΩΝΗ ΣΥΓΧΡΟΝΙΣΜΟΥ (HEAD/R) [236-2GT-4] | J6602077A | 3 | EA | ||||||||||||||||||||
| C1-10 | ΖΩΝΗ ΣΥΓΧΡΟΝΙΣΜΟΥ (HEAD/MIRROR) [267-3GT-6] | J66021004A | 1 | EA | ||||||||||||||||||||

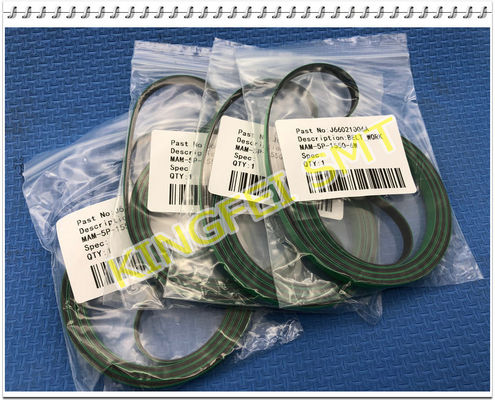

| C1-11 | BELT_WORK MAM-5P-1550-6W | J66021006A | 1 | EA | ||||||||||||||||||||
| C1-12 | BELT_SHUTTLE_1650 MAM-5P-1169-6W | J66021008A | 2 | EA | ||||||||||||||||||||
| C1-13 | ΔΙΠΛΩΜΑ ΤΟΥ ΚΑΘΡΕΦΤΗ | J67551001A | 1 | EA | ||||||||||||||||||||
| C1-14 | ΣΥΝΟΔΕΥΤΙΚΗ ΚΑΡΦΙΤΣΑ | J7500003B | 6 | EA | ||||||||||||||||||||
| Αριθ. | ΠΕΡΙΓΡΑΦΗ | ΑΡΙΘΜΟΣ ΜΕΡΩΝ | Q'TY | ΜΟΝΑΔΑ | ΕΛΕΓΧΟΣ | |||||||||||||||||||
| C2-1 | ΑΚΡΟΦΥΣΙΟ CN020 ASSY (ΜΟΝΟ FOV 10 ΟΡΑΜΑΤΟΣ ΠΕΤΑΓΜΑΤΟΣ) |
J90551006A | 6 | EA | ||||||||||||||||||||
| C2-2 | ΑΚΡΟΦΥΣΙΟ CN030 ASSY (ΜΟΝΟ FOV 16 ΟΡΑΜΑΤΟΣ ΠΕΤΑΓΜΑΤΟΣ) |
J90550133D | 6 | EA | ||||||||||||||||||||
| C2-3 | ΑΚΡΟΦΥΣΙΟ (CN040) | J9055134C | 6 | EA | ||||||||||||||||||||
| C2-4 | ΑΚΡΟΦΥΣΙΟ (CN065) | J9055136C | 6 | EA | ||||||||||||||||||||
| C2-5 | ΑΚΡΟΦΥΣΙΟ (CN140) | J9055256A | 2 | EA | ||||||||||||||||||||
| C2-6 | ΑΚΡΟΦΥΣΙΟ (CN220) | J9055351A | 2 | EA | ||||||||||||||||||||
| C2-7 | ΑΚΡΟΦΥΣΙΟ (CN400N) | J90550258B | 1 | EA | ||||||||||||||||||||
| C2-8 | ΑΚΡΟΦΥΣΙΟ (CN750) | J9055259B | 1 | EA | ||||||||||||||||||||
| C2-9 | ΑΚΡΟΦΥΣΙΟ (CN1100) | J9055260B | 1 | EA | ||||||||||||||||||||
| ΟΝΟΜΑ ΑΚΡΟΦΥΣΙΩΝ | CN020 | CN030 | CN040 | CN065 | ||||||||||||||||||||
| ΕΜΦΑΝΙΣΗ | ||||||||||||||||||||||||
| ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Φ0.5 | Φ0.6 | Φ0.75 | Φ1.2 | ||||||||||||||||||||
| ΕΣΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Φ0.16 | Φ0.28 | Φ0.38 | Φ0.65 | ||||||||||||||||||||
| ΟΝΟΜΑ ΑΚΡΟΦΥΣΙΩΝ | CN140 | CN220 | CN400 | CN750 | ||||||||||||||||||||
| ΕΜΦΑΝΙΣΗ | ||||||||||||||||||||||||
| ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Φ2.2 | Φ3.6 | Φ6.2 | Φ9.0 | ||||||||||||||||||||
| ΕΣΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Φ1.4 | Φ2.2 | Φ4.0 | Φ7.5 | ||||||||||||||||||||
| ΟΝΟΜΑ ΑΚΡΟΦΥΣΙΩΝ | CN1100 | CALIB. ΕΡΓΑΛΕΙΟ | ||||||||||||||||||||||
| ΕΜΦΑΝΙΣΗ | ||||||||||||||||||||||||
| ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Φ12.7 | Φ13.0 | ||||||||||||||||||||||
| ΕΣΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Φ11.0 | |||||||||||||||||||||||
| D2. SHAPE ΕΡΓΑΛΕΙΩΝ | ||||||||||||||||||||||||
| ΑΚΡΟΦΥΣΙΟ ΒΑΘΜΟΛΟΓΗΣΗΣ | Εργαλείο βαθμολόγησης (ακροφύσιο) για τη ΜΗΧΑΝΗ | |||||||||||||||||||||||
| ΠΙΑΤΟ ΒΑΘΜΟΛΟΓΗΣΗΣ | Εργαλείο βαθμολόγησης για το ΣΤΑΔΙΟ & την ΚΑΘΟΔΗΓΗΤΙΚΗ ΚΆΜΕΡΑ | |||||||||||||||||||||||
| ΕΛΑΦΡΙΑ ΧΑΡΤΟΓΡΑΦΗΣΗ TOOL1 | ΕΛΑΦΡΙΑ ΧΑΡΤΟΓΡΑΦΗΣΗ Tool1 για τη ΣΚΗΝΙΚΉ ΚΆΜΕΡΑ | |||||||||||||||||||||||
| ΕΛΑΦΡΙΑ ΧΑΡΤΟΓΡΑΦΗΣΗ TOOL2 | ΕΛΑΦΡΙΑ ΧΑΡΤΟΓΡΑΦΗΣΗ Tool2 για την ΠΕΤΏΝΤΑΣ ΚΆΜΕΡΑ | |||||||||||||||||||||||
