| Τόπος καταγωγής: | Ιαπωνία |
| Μάρκα: | FUJI |
| Αριθμό μοντέλου: | NXT ΙΙ |
| Ποσότητα παραγγελίας min: | 1unit |
|---|---|
| Χρόνος παράδοσης: | Μέσα σε 2 εβδομάδες |
| Όροι πληρωμής: | Μ / Τ, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 3unit |
| μάρκα: | Φούτζι | όνομα: | Πλατφόρμα NXT ΙΙ τοποθέτησης του ΦΟΎΤΖΙ Scalble |
|---|---|---|---|
| Πλάτος ενότητας: | 320 mm | Διαστάσεις μηχανών: | Λ: 1295MM (Μ3 II×4, M6 II×2) |
| lntelligent τροφοδότες: | Υποστήριξη για 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, και 104 χιλ. ευρεία ταινία | κασέτες: | Εφαρμόσιμο μέγεθος δίσκων: 135.9 X 322,6 χιλ. (πρότυπα JEDEC) (δίσκος μονάδα-μ), 276 X 330 χιλ. (ο Υ |
| Υψηλό φως: | Μηχανή συνελεύσεων SMT,Εξοπλισμός συνελεύσεων SMT |
||

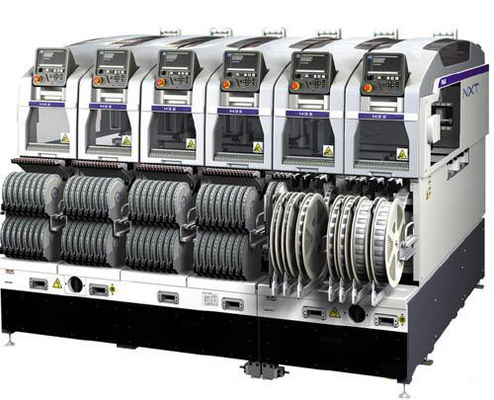

Εξελικτική πλατφόρμα NXT Ⅱ τοποθέτησης του Φούτζι
1. Ιδιαίτερο χαρακτηριστικό
1.1 παρέχετε την καλύτερη διαμόρφωση μηχανών για τους πελάτες: NXTII είναι η μόνη μηχανή με μια αληθινή μορφωματική έννοια. Είναι δυνατό να εγκατασταθεί ελεύθερα ένας συνδυασμός μονάδων όπως ένα κεφάλι εργασίας ή μια μονάδα συστατικού ανεφοδιασμού και ένας τύπος διαδρομής μεταφορών για να παρέχει τη βέλτιστη διαμόρφωση μηχανών κατάλληλη για όλα τα είδη πελατών. Μπορείτε απλά να χρησιμοποιήσετε το εργαλείο για να εκτελέσετε την εργασία αντικατάστασης της μονάδας συμπεριλαμβανομένου του κεφαλιού εργασίας τοποθέτησης.
1.2 μπορεί να είναι χρησιμοποιημένη διπλής διαδρομής παραγωγή: η διπλός-φέρνοντας μηχανή διαδρομής μπορεί ταυτόχρονα να παραγάγει τους ετερογενείς πίνακες κυκλωμάτων. Επιπλέον, επειδή ο πίνακας ή η μεταφορά καλύπτει ο χρόνος είναι μηδέν, αυξανόμενη παραγωγικότητα.
1.3 ακριβώς χρησιμοποιήστε την απαραίτητη ποσότητα χωρίς πρόκληση πάρα πολύ ενός προβλήματος: NXTII μπορεί να αντικατασταθεί και να προστεθεί με ένα κεφάλι ενότητας ή τοποθέτησης, έτσι ώστε το ελάχιστο ποσό παραγωγής απαιτείται με την ελάχιστη επένδυση.
1.4 για να παίξει ένα συντριπτικό πλεονέκτημα που αντιστοιχεί στις αλλαγές υπό μορφή παραγωγής: Η εξελιξιμότητα NXTII για τις κόλλες επιστρώματος, τη λαϊκή τοποθέτηση, τη γυμνή τοποθέτηση τσιπ και άλλες νέες μορφές παραγωγής, δεν πρέπει να εισαγάγει τον ειδικό εξοπλισμό μπορεί να αντικατασταθεί από την αντίστοιχη μονάδα.
| Μ3 ΙΙ | M6 ΙΙ | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Εφαρμόσιμο μέγεθος PCB (Λ Χ W) | 48mm×48mm~534mm×510mm (διπλός μεταφορέας) * 48mm×48mm~534mm×610mm (ενιαίος μεταφορέας) οι *Double μεταφορείς μπορούν να χειριστούν PCBs μέχρι 280 (ψ) χιλ. Το PCBs μεγαλύτερο από 280 (ψ) χιλ. πρέπει να παραχθεί με την αλλαγή του διπλού μεταφορέα στον ενιαίο τρόπο παραγωγής παρόδων. | 48mm×48mm~520mm×510mm (διπλός μεταφορέας) * 48mm×48mm~520mm×610mm (ενιαίος μεταφορέας) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Τύποι μερών | Μέχρι 20 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.) | Μέχρι 45 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.) | Μέχρι 44 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Χρόνος φόρτωσης PCB | Για το διπλό μεταφορέα: 0 SEC (συνεχής λειτουργία) Για τον ενιαίο μεταφορέα: 2.5 SEC (μεταφορά μεταξύ των ενοτήτων μ3 ΙΙΙ), 3.4 SEC (μεταφορά μεταξύ των ενοτήτων M6 ΙΙΙ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ακρίβεια τοποθέτησης (Καθοδηγητικά πρότυπα σημαδιών) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Παραγωγικότητα |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Υποστηριγμένα μέρη |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Πλάτος ενότητας | 320mm | 645mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Διαστάσεις μηχανών | Λ: 1295MM (Μ3 II×4, M6 II×2)/Λ: 645MM (Μ3 II×2, M6 ΙΙ) W: 1900.2mm Χ: 1474MM (Μ3 ΙΙ)/1476MM (M6 ΙΙ, M6 IISP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Σύστημα ανεφοδιασμού μερών | |
| lntelligent τροφοδότες | Υποστήριξη για 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, και 104 χιλ. ευρεία ταινία |
| Τροφοδότες ραβδιών | πλάτος ≤ μερών 4 ≤ 15 χιλ. (πλάτος ≤ ραβδιών 6 ≤ 18 χιλ.), πλάτος ≤ μερών 15 ≤ 32 χιλ. (πλάτος ≤ ραβδιών 18 ≤ 36 χιλ.) |
| Δίσκοι | Εφαρμόσιμο μέγεθος δίσκων: 135.9 X 322,6 χιλ. (πρότυπα JEDEC) (δίσκος μονάδα-μ), 276 X 330 χιλ. (ο ΥΠΟΛΟΧΑΓΌΣ μονάδων δίσκων), 143 X 330 χιλ. (δίσκος μονάδα-LTC) |
| Επιλογές | |
| Τροφοδότες δίσκων, PCU ΙΙ (μονάδα αλλαγής παλετών), MCU (μονάδα αλλαγής ενότητας), στάση επιτροπής εφαρμοσμένης μηχανικής, προσαρμοστής του ΦΟΎΤΖΙ CAMX, Fujitrax | |
